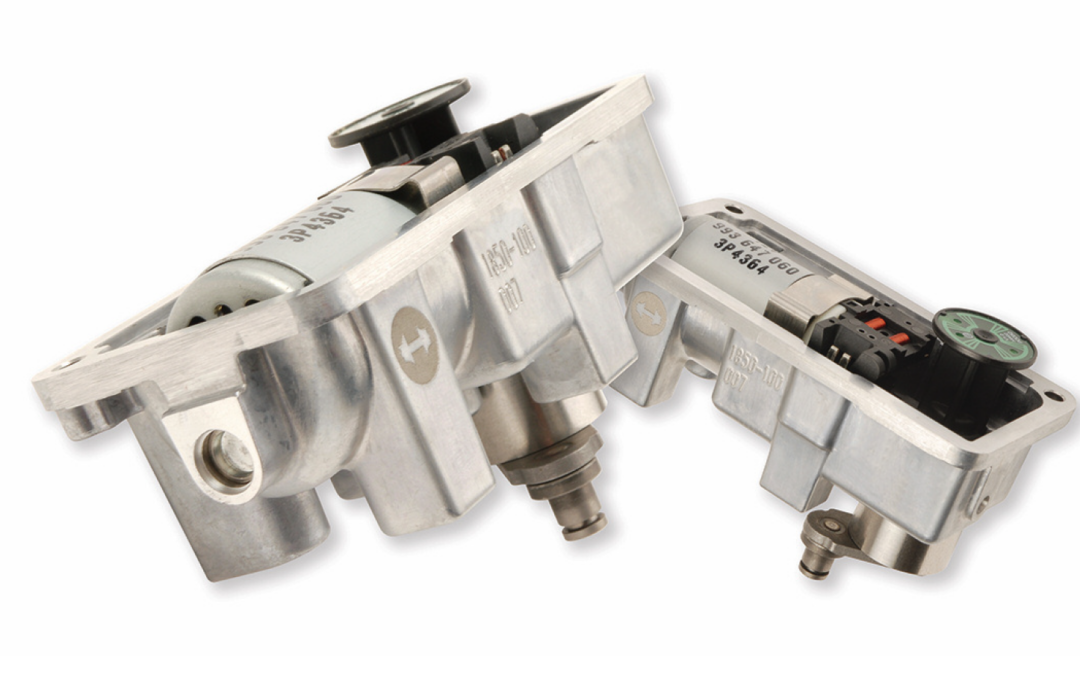

РЭП (ротационный электронный актуатор) либо ПРЭП (простой ротационный электронный актуатор) устанавливаются на многие турбокомпрессоры с изменяемой геометрией и управляют движением направляющих лопаток.
Что означает изменяемая геометрия и для чего используются такие системы?
Когда турбокомпрессор настраивают под двигатель, важно сбалансировать отклик на низких оборотах с мощностью на высоких скоростях. Узел соплового кольца предназначен для изменения площади входного сечения поступающего отработавшего газа в зависимости от скорости двигателя, чтобы точно соответствовать требованиям двигателя по наддуву. По мере увеличения скорости двигателя, электронный актуатор переводит узел соплового кольца в полностью открытое положение, максимально увеличивая поток отработавшего газа. Конструкция электронных актуаторов РЭП и ПРЭП является крайне сложной. Они не являются взаимозаменяемыми с различными редукторами либо «черными колпаками». Калибровочные настройки вносятся в программное обеспечение внутри «черных колпаков» и являются уникальными для каждого турбокомпрессора.
Преимущества электронных актуаторов:
- быстрая реакция на изменения скорости;
- точность минимального и максимального притока воздуха;
- контур обратной связи для блока управления двигателем – указывает, в каком положении находится актуатор, и какой наддув требуется.
Признаки неисправности электронного актуатора:
- полная потеря мощности и, как следствие, переход двигателя в аварийный режим;
- мигает индикатор управления двигателем;
- периодическое снижение давления либо чрезмерный наддув.
Обычные типы отказов:

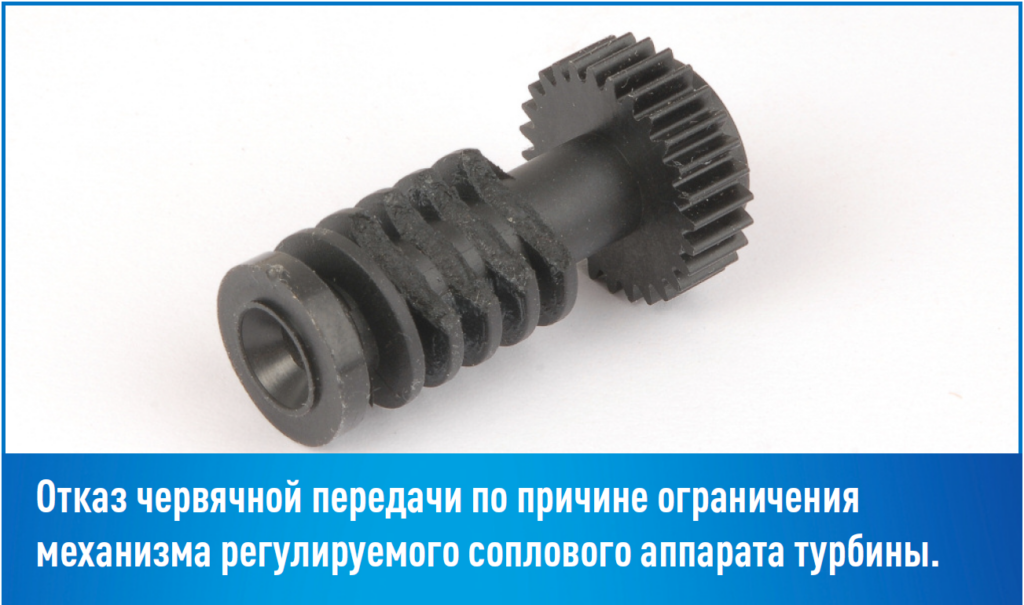

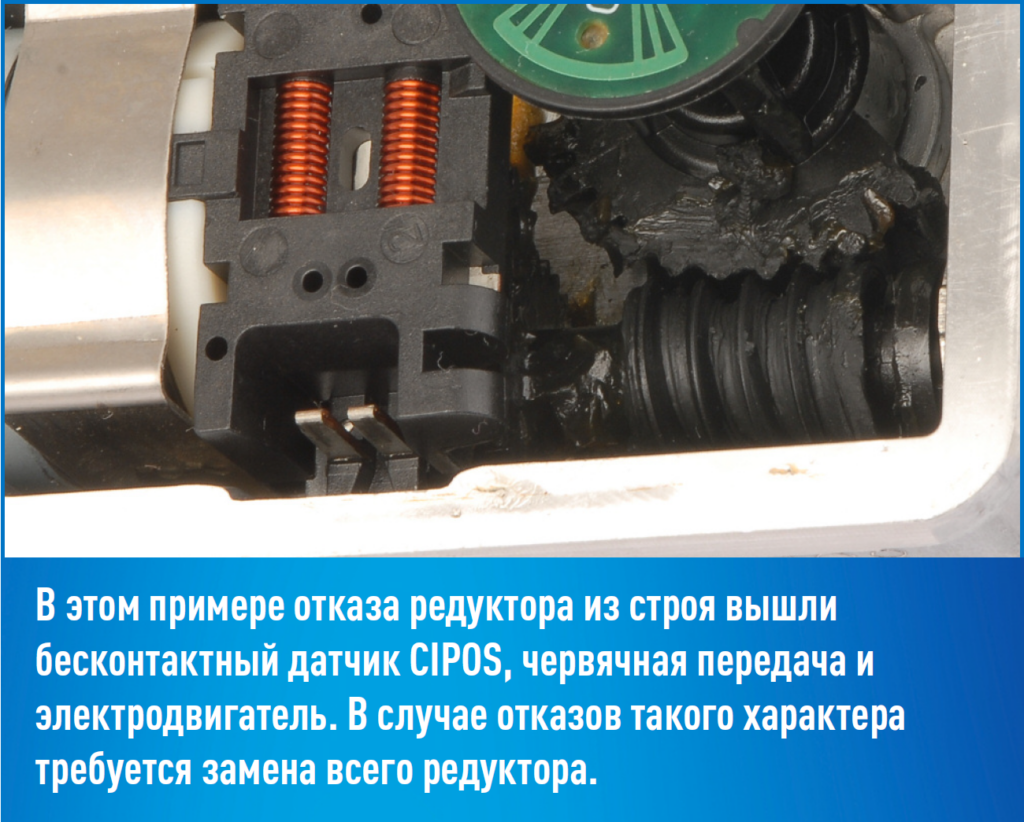

- Отказ редуктора: отказ РЭП и ПРЭП произойдет в результате заклинивания механизма с изменяемой геометрией по причине загрязнения либо отложения нагара. Когда механизм с изменяемой геометрией заклинивает, на него через электродвигатель направляется более сильный ток, чем для него предусмотрено, из-за чего сгорает мотор либо выходит из строя пластмассовая червячная передача. Такое ограничение может снизить давление наддува, из-за чего двигатель может перейти в аварийный режим. В большинстве случаев отказ редуктора не оказывает неблагоприятное воздействие на «черный колпак» и электронику, поэтому они могут использоваться повторно.
- Соединители печатных плат: соединители проводов могут расширяться и сокращаться и в конце концов — выйти из строя, что приведет к выходу из строя электронного актуатора. Такой отказ нередко может остаться незамеченным в ходе ремонта и заводских испытаний, так как этот.
- Нарушение правил эксплуатации турбины:если соединительному устройству будет нанесен механический удар – оно выйдет из строя, и потребуется замена всего узла.
- Попадание воды: в силу расположения турбокомпрессора в двигательном отсеке электронный актуатор может быть более подвержен попаданию воды. Привод может заржаветь и загрязниться, давать неверные сигналы, и в конце концов выйдет из строя. Вибрация двигателя: по причине постоянной вибрации, передающейся от двигателя, электронный двигатель может износиться и через некоторое время выйти из строя.
- Потеря мощности: если электронный актуатор не перевел узел соплового кольца в открытое положение при ускорении, турбокомпрессор не будет работать эффективно. Если направляющие лопатки установлены в закрытом положении,
двигатель может заглохнуть, либо может произойти разгон турбины. Если же направляющие лопатки открыты сильнее, чем это требуется, у турбины будет слишком большая задержка — реакция будет медленной. Если это произойдет, необходимо проверить, не вышел ли из строя электронный актуатор вследствие других типов отказов.
Примечания по ремонту:
- В ходе ремонта электронного актуатора следует обеспечить правильное соотношение параметров червячной передачи и электродвигателя во избежание немедленного отказа.
- Актуаторы РЭП следует после ремонта откалибровать под турбокомпрессор. В результате неправильной калибровки электронного актуатора, установленного на турбокомпрессор, рабочие характеристики могут значительно снизиться.
- Не рекомендуется припаивать легкоплавким припоем сломавшиеся соединительные детали в редукторе и «черном колпаке». Легкоплавкий припой может треснуть при работе в условиях колебания температур и вибрации. По этой причине обязательно следует осуществлять точечную сварку электродвигателя и разъема дроссельной заслонки электродвигателя.
